กะโหลกสี่เหลี่ยมจักรยาน (Square Taper) — ความยาวแกน 119 mm / 122.5 mm

กะโหลกสี่เหลี่ยมมาตรฐาน สำหรับจานดูด/กระโหลกสับจานแบบ Square Taper ใช้งานได้หลากหลายรุ่น เลือกความยาวแกนได้ทั้ง $119$ mm และ $122.5$ mm เพื่อจูนระยะโซ่ไลน์ให้พอดี

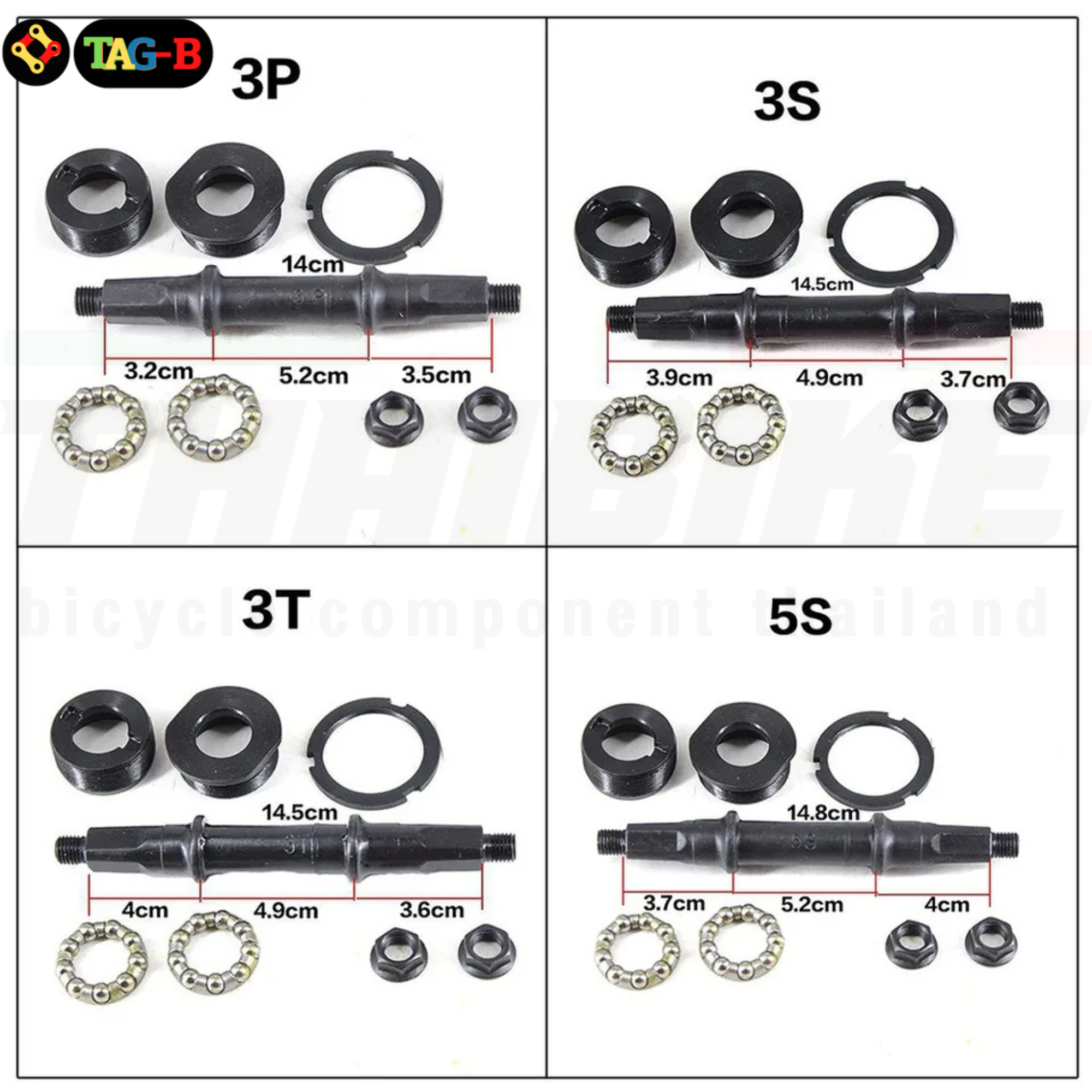

ตัวเลือกแกนจานดูด

• แกนจานดูด SHIMANO แบบน็อตตัวผู้ (Japan style): ใช้กับจานดูดที่ยึดด้วยน็อตตัวผู้ที่ปลายแกน (นิยมในจานดูด Shimano รุ่นคลาสสิก)

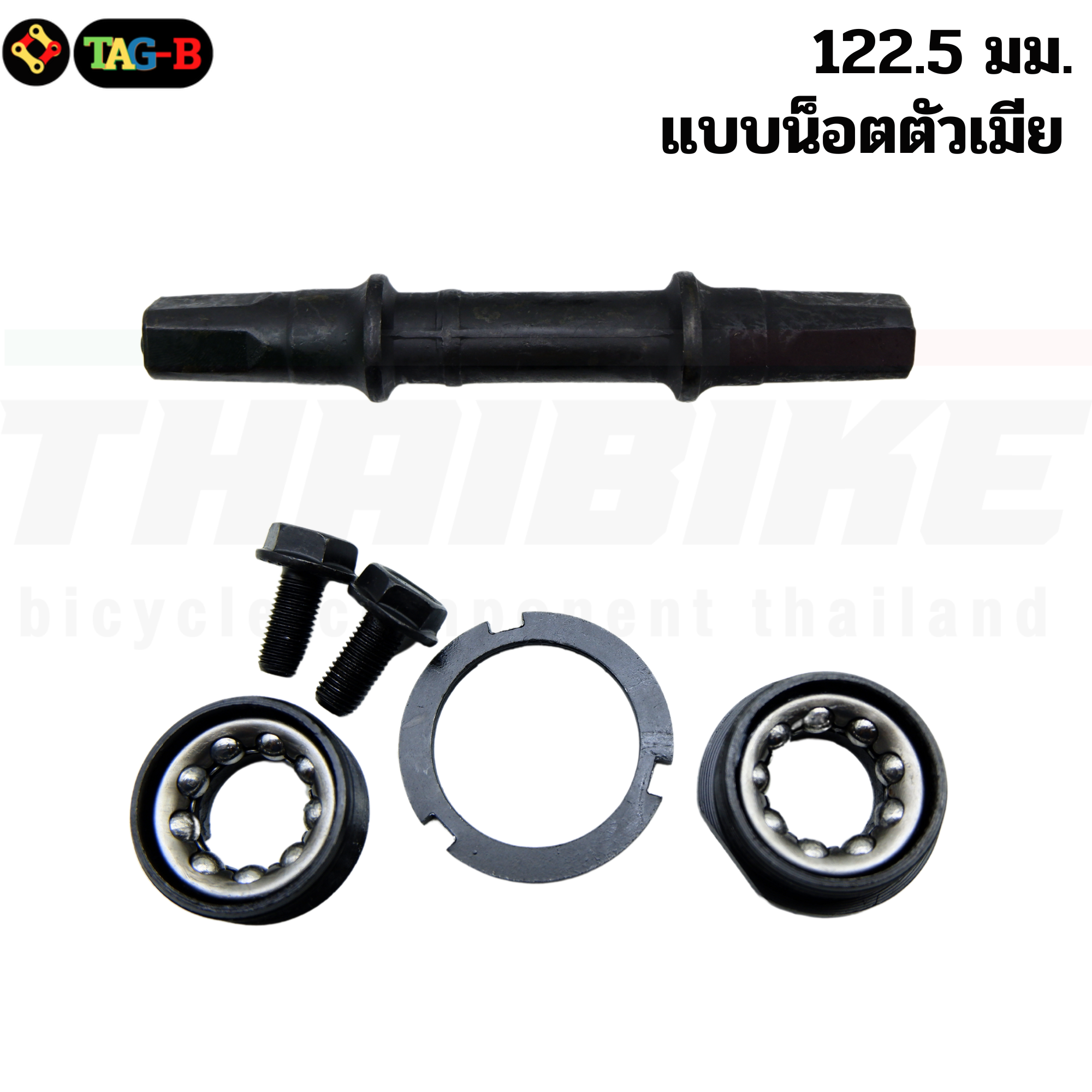

• แกนจานดูดแบบน็อตตัวเมีย: ใช้กับจานดูดที่ต้องใช้น็อตตัวเมียขันเข้าปลายแกน

หมายเหตุ: ทั้งสองแบบคือระบบ Square Taper เช่นเดียวกัน แต่ต่างที่ชนิดน็อตยึดจานดูด ตรวจสอบชนิดน็อตของจานดูดเดิมก่อนสั่งซื้อ

สเปกสำคัญ

• ระบบ: Square Taper (กะโหลกสี่เหลี่ยม)
• ความยาวแกน (Axle Length): 119 mm หรือ 122.5 mm
• ประเภทตลับ: ตลับซีลแบริ่ง (หมุนลื่น ทนฝุ่น-น้ำ)
• เกลียวเปลือกกะโหลก (Shell Thread): ปกติเป็น BSA $1.37"x24TPI$ — โปรดเช็ครถก่อนซื้อ
• ความกว้างเปลือกเฟรม (Shell Width): พบได้บ่อย $68$ mm หรือ $73$ mm — ระบุให้ผู้ขายเมื่อต้องการสั่ง

วิธีเลือกความยาวแกน

• 119 mm: โซ่ไลน์แคบกว่า เหมาะกับจานหน้าแคบ/ชุดเกียร์ถนน หรือเมื่อจานดูดเข้าใกล้เฟรมได้โดยไม่ติด
• 122.5 mm: ขยับจานหน้าออกนอกเล็กน้อย เพิ่มระยะเคลียร์โครง สับจาน หรือก้ามเบรกเท้า (ถ้ามี)

ความเข้ากันได้

• ใช้กับจานดูด/สเตอร์หน้าแบบ Square Taper (JIS) ทั่วไป
• เข้ากับเฟรมเกลียวมาตรฐาน BSA มากที่สุด หากเป็นระบบ Italian/Press-Fit จะไม่รองรับ

เคล็ดลับติดตั้ง

• ทำความสะอาดเกลียวเปลือกกะโหลก ทาจาระบีบางๆ ก่อนขัน
• ขันฝั่งขวา (ไดรฟ์) ตามสเปกเกลียว: BSA ฝั่งขวาเป็นเกลียวซ้าย หมุนตามเข็มเพื่อถอด
• ตั้งแรงบิดตามคู่มือผู้ผลิตกะโหลก/จานดูด
• ใช้เครื่องมือเฉพาะ Bottom Bracket Tool ให้แน่นพอดี ไม่ฝืนเกลียว
• หลังติดตั้ง ตรวจการหมุนลื่น ไม่มีฟังเสียงดัง/ฝืด
